通常情況下，液壓缸由后端蓋、缸筒、活塞、活塞桿和前端蓋等主要部分組成。
為防止工作介質向缸外或由高壓腔向低壓腔泄漏，在缸筒與端蓋、活塞與活塞桿、活塞與缸筒、活塞桿與前端蓋之間均設有密封裝置（密封圈）。在前端蓋外側還裝有防塵裝置。
為防止活塞快速地運動到行程終端時撞擊端蓋，缸的端部還可設置緩沖裝置。必要的時候，為了排氣，還要設置排氣裝置。

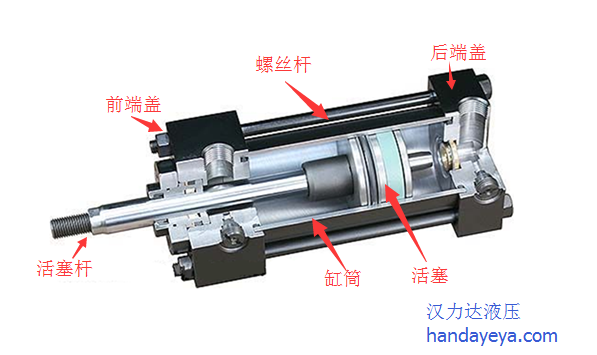

拉桿油缸剖面圖
焊接油缸剖面圖
| No | 零件名 | 數量 | No | 零件名 | 數量 |
| 1 | 活塞桿 | 1 | 8 | 軸心螺母 | 1 |
| 2 | 防塵環 | 1 | 9 | 前蓋 | 1 |
| 3 | 軸用油封 | 1 | 10 | 缸筒 | 1 |
| 4 | O型環 | 2 | 11 | 拉桿 | 1 |
| 5 | 孔用油封 | 2 | 12 | O型環 | 1 |
| 6 | 彈環墊片 | 1 | 13 | 活塞 | 1 |
| 7 | 螺母 | 1 | 14 | 后蓋 | 1 |
